Описание

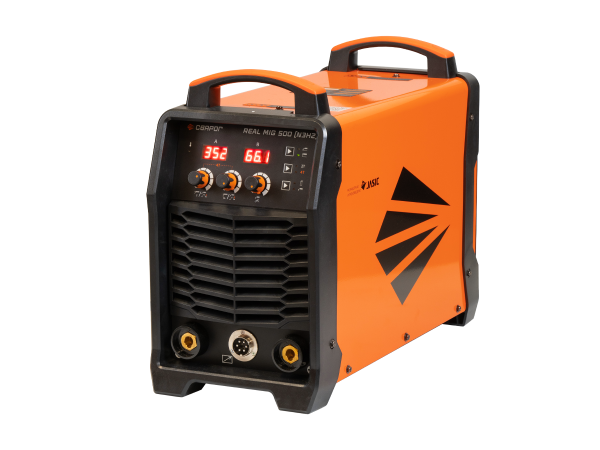

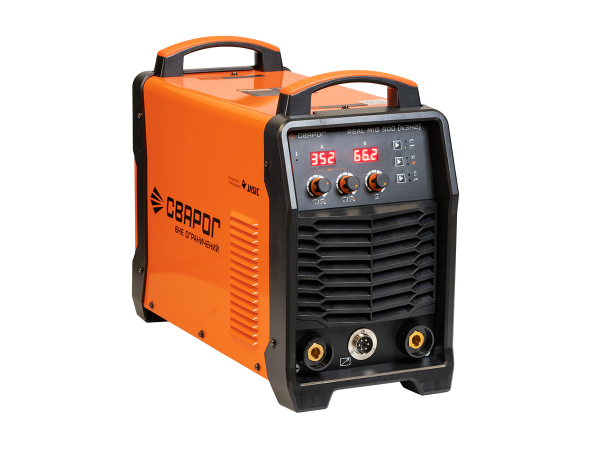

REAL MIG 500 (N3H2) предназначен для полуавтоматической сварки в среде защитных газов (MIG/MAG), сварки порошковой проволокой (FCAW), ручной дуговой сварки покрытым электродом (ММА), а также аргонодуговой сварки неплавящимся электродом (TIG DC).
Сертификат НАКС предоставляется за дополнительную плату.
Отличительные особенности:
- Простота настроек. В комплект поставки входит наглядная таблица с настройками сварки, что особенно полезно для тех, кто только начинает осваивать сварку
- Высокие показатели мощности и продолжительности нагрузки при относительно небольших габаритах аппарата, благодаря использованию IGBT—модулей
- Надёжность в сложных производственных условиях
- Режим работы горелкой 2T и 4T
- Функция заварки кратера
- Настройка времени продувки газом до и после сварки
- Регулируемый Arc Force для ММА сварки
- Прочный металлический корпус с классом защиты IP 23S
Использование в аппаратах IGBT–модулей позволяет уменьшить габариты и вес аппарата при сохранении мощности и продолжительности нагрузки аппаратов по сравнению с другими решениями в схемотехнике, а также обеспечивает работу на повышенных режимах без ухудшения качества сварки
Конструктивные преимущества REAL MIG 500 (N3H2)
- Дроссель увеличенных размеров повышает стабильность сварочных параметров
- IGBT–модули увеличивают предельные значения токов для сварки на более 580 А с ПН 50%. Это позволяет работать с проволокой 1.6 мм для сварки больших толщин
- Раздельная компоновка плат обеспечивает легкость в обслуживании и диагностике оборудования
- Монтаж электронных компонентов с технологией покрытия печатных плат специальным лаком, защищающим их от пыли и повышенной влажности. Это позволяет оборудованию безотказно работать в тяжелых условиях.
- Применение SMT—технологии в производстве аппаратов позволяет увеличить их качество и срок работы
REAL MIG 500 (N3H2)работает от трехфазной питающей сети 380 В
- Оборудование REAL произведено на автоматизированной линии. Его особенностью является использование современных электронных компонентов и транзисторов с высокоскоростным переключением, что позволило снизить до 40% температурную нагрузку на электронную часть, по сравнению с предыдущим поколением компонентов и уменьшить массогабаритные характеристики
- Благодаря разъему ОКС 35—50 мм силовые выходы при работе не нагреваются
Работа при продолжительных нагрузках
- Бесперебойная устойчивая работа при температуре 40°
- Интеллектуальная система охлаждения снижает загрязнение инвертора, уменьшает энергопотребление на холостом ходу и уровень шума
- Система охлаждения сварочного аппарата обеспечивает максимальный обдув греющихся компонентов, что обеспечивает бесперебойную устойчивую работу без отключения по перегреву
- Защита от перегрузки двигателя механизма подачи проволоки, от превышения ПН и высокого сетевого напряжения
-

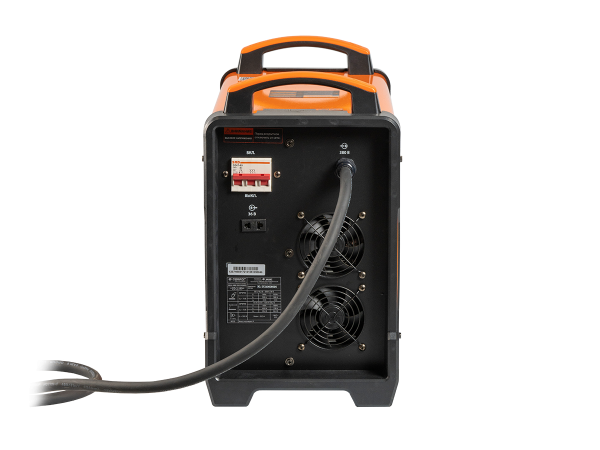

Туннельный обдув силовой части увеличивает эффективность охлаждения
-
Защита от перегрева и высокого сетевого напряжения

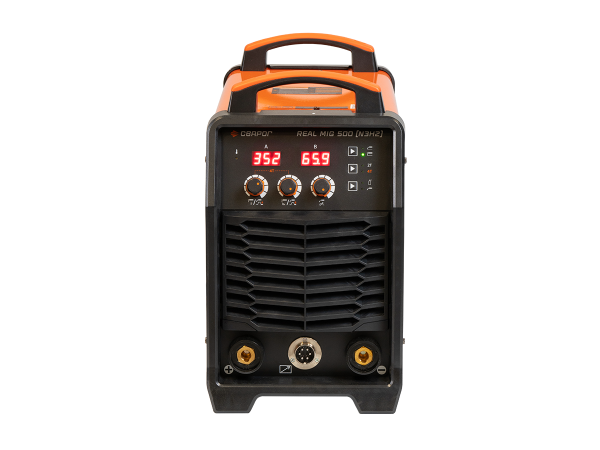

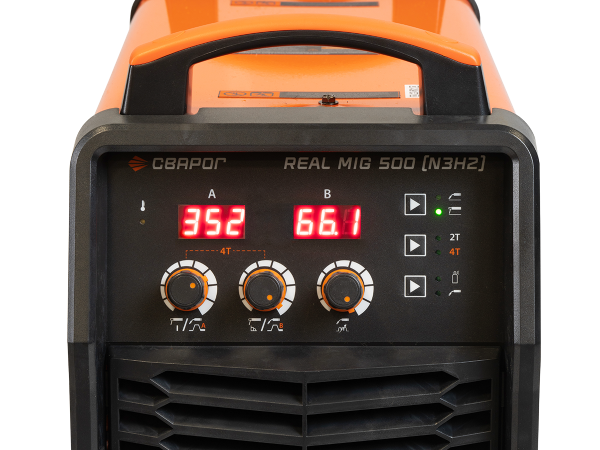

Удобная система управления:
- Светодиодный индикатор перегрева подогревателя защитного газа
- Цифровой дисплей для отображения скорости подачи проволоки. В режиме MMA дисплей показывает значение силы тока
- Цифровой дисплей для отображения напряжения на сварочной дуге (режим MIG/MAG). В режиме MMA показывает значение напряжения
- Кнопка со светодиодным индикатором для выбора режимов сварки
- Кнопка со светодиодным индикатором для выбора режимов работы сварочной горелки
- Кнопка продувки газа. Используется для коррекции или установки расхода газа при замене газового баллона
- Регулятор индуктивности
- Регулятор напряжения дуги, заварки кратера в режиме MIG/MAG 4Т. В режиме ММА регулирует Arc Force.
- Регулятор сварочного тока заварки кратера. MIG/MAG 4Т. В режиме ММА регулирует сварочный
ток

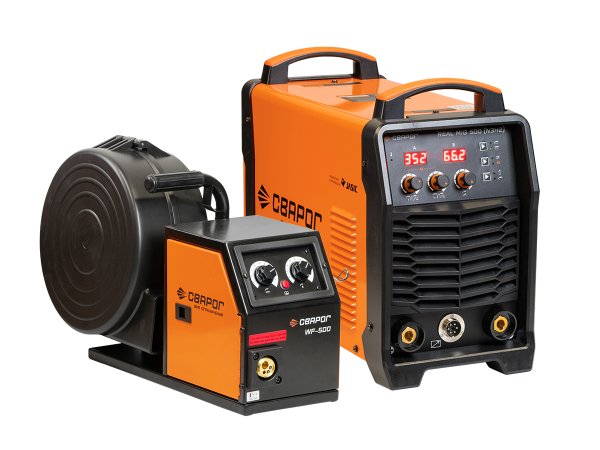

REAL MIG 500 (N3H2) комплектуется устройством подачи сварочной проволоки с регулировкой параметров сварки
- Выносное подающее устройство с возможностью использования удлинителя до 30 м.

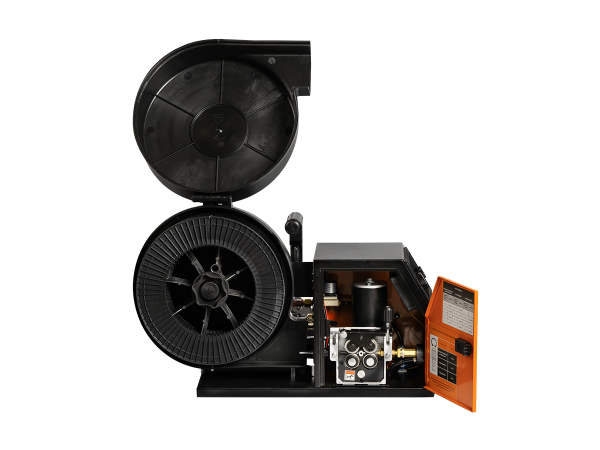

- Закрытый кейс для катушки проволоки
- Поддержка катушек с проволокой весом до 20 кг D300 и D200
- Мощный 4—роликовый механизм для работы с любыми видами сварочной проволоки диаметром от 0.8 мм до 1.6 мм.
- Удобный евроразъём для подключения сварочной горелки
- Регулировка холостого прогона проволоки, скорости подачи проволоки и рабочего напряжения
- На задней панели предусмотрены разъёмы для подключения газа, для подключения управления от источника питания и силовой разъём для подключения источника питания
- Устройство имеет удобную ручку для перемещения механизма и удобное крепление для сварочной горелки
Комплект поставки:
- Устройство подачи проволоки— 1 шт.
- Клемма заземления 500 А в сборе с кабелем 3 м— 1 шт.
- Комплект соединительных кабелей, 5 м— 1 шт.
-
Ролик подающий 1.2/1.6— 2 шт.
-
Ролик подающий V1.0/1.2 (установлен на аппарате)— 2 шт.
-
Рукав газовый 6.5 м— 1 шт.
- Комплект ЗИП— 1 шт.
- Паспорт и Руководство по эксплуатации— 1 шт.
Сварочная горелка в комплект поставки не входит и приобретается отдельно.
Выбор горелки зависит от нескольких характеристик:
-
Мощность — зависит от того, какой режим сварки необходим для решения задачи. Чем больше ток сварки, тем мощнее нужна горелка
-
Тип охлаждения:
Воздушное охлаждение— для менее интенсивных работ
Жидкостное охлаждение — при более длительной эксплуатации и высоких нагрузках -
Длина кабеля— влияет на удобство работы и радиус действия сварщика
Характеристики
Бренд
Сварог
Напряжение сети, В
380
Максимальный сварочный ток, А
500
Гарантийный срок
5 лет
Модели с НAKC
Да
Тип аппарата
Полуавтомат
Режим работы, ПВ%
60
