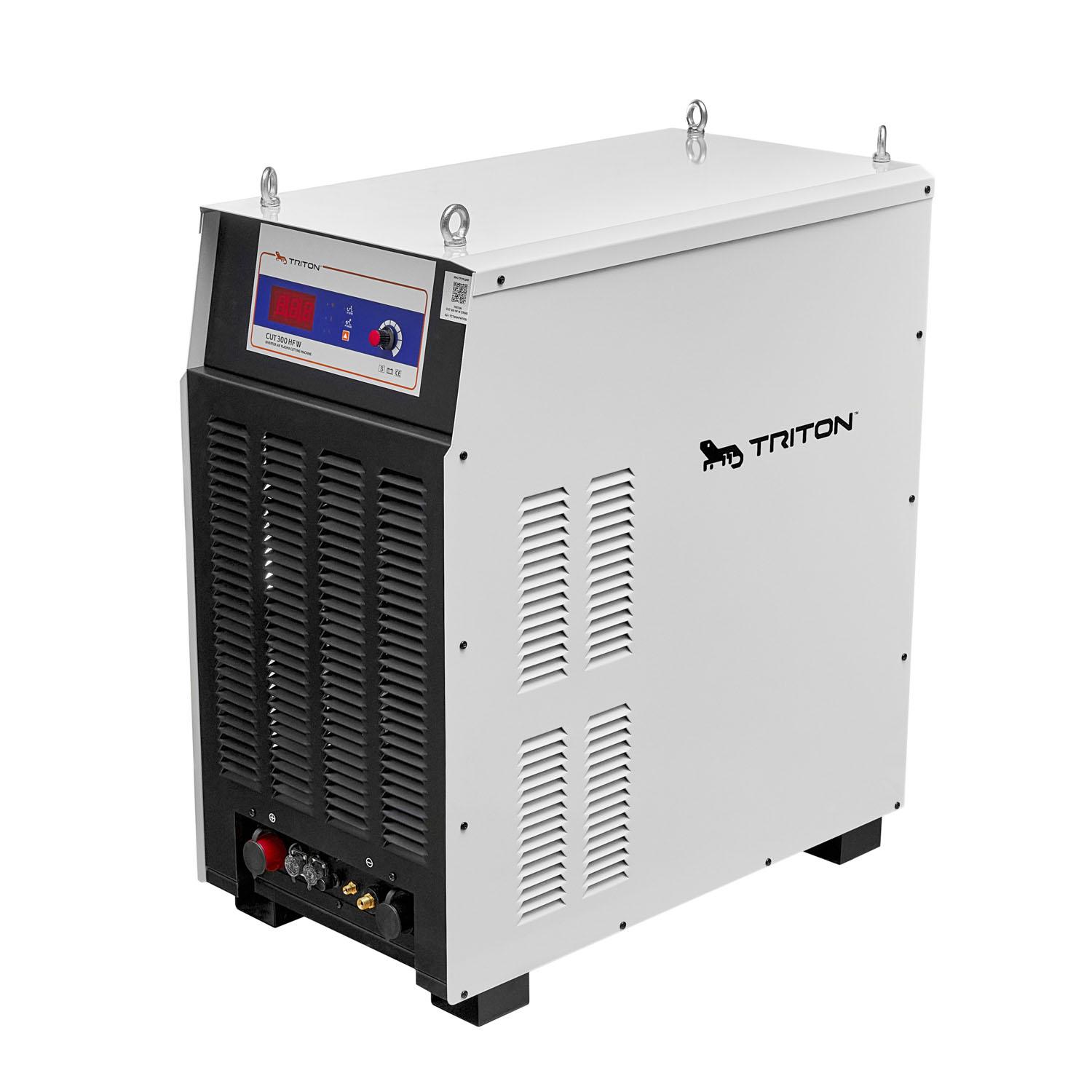

TRITON CUT 300 HF W (TR300)
Особенности аппарата
Водяное охлаждение
Безопасная эксплуатация на максимальном токе
Для охлаждения плазмотрона в процессе раскроя используется водяная система охлаждения с замкнутым контуром. Для этого применяется отдельный разъем, который подключается к резаку. Благодаря этому значительно снижается рабочая температура расходных материалов, следовательно увеличивается ресурс расходных материалов и снижаются производственные затраты.
Выход на делитель напряжения
Решение для автоматизации резки металла
Инвертор имеет выход на делитель напряжения, что упрощает подключение источника к системам ЧПУ и дальнейшую эксплуатацию. По напряжению дуги электроника определяет на какой высоте находится головка плазматрона от поверхности металла. Таким образом ЧПУ автоматически регулирует высоту головки плазматрона в зависимости от заданных параметров.
Выносной блок поджига дуги
Быстрое возбуждение дуги без помех на ЧПУ
Современный электронный блок поджига гарантирует быстрое и стабильное возбуждение дуги. Благодаря тому, что блок выносной и поставляется с соединительными проводами длиной 15 м, его можно расположить на каретке ЧПУ в максимальном удалении от электроники. Это минимизирует влияние высокочастотного поджига на чувствительную электронику станка.
ARC OK
Улучшенная точность раскроя
Технология ARC OK подает системе с ЧПУ сигнал, что поджиг дуги прошел успешно и резак можно начинать двигать по заложенной траектории. Когда дуга загорается, напряжение рабочей дуги становится отличным от 0. В этот момент на ЧПУ отправляется сигнал, что аппарат полностью готов к резке, предотвращая движение по заготовке незажженого резака.
Разные газы резки и защиты
Универсальность применения
Подача газа в аппарате разделена на две независимые системы. Есть отдельный клапан для режущего газа, и отдельный для защитного. Таким образом, реализованные системы могут использовать различные по составу газы (азот, аргон, водород и другие). Это значительно расширяет сферу его использования за счет возможности комбинирования разных газов.
Работа под водяной завесой
Высочайшее качество линии среза
Оборудование, с функцией подачи воды в зону резки, незаменимо в обработке толстостенных изделий. Во время резки под водяной завесой на поверхности линии среза не появляется ни заусенцев, ни окалин, отсутствует пыль и дым.
Описание функций
Водяное охлаждение

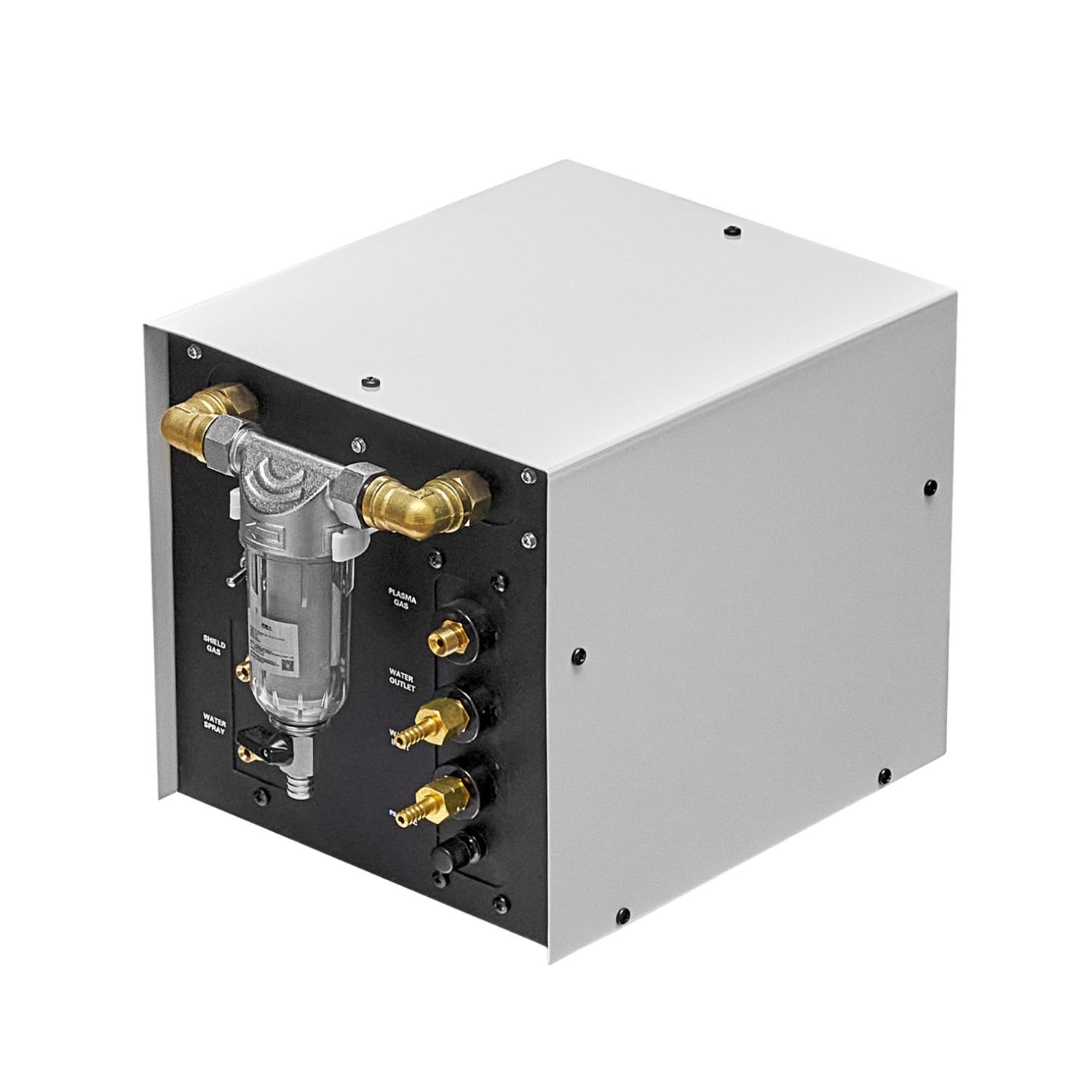

Блок поджига
Все аппараты TRITON CUT 300 HF W идут в комплекте с блоком розжига (arc ignition box), который устанавливается на передвижную консоль стола и к нему подключается резак. Современный электронный блок поджига гарантирует всегда быстрое и стабильное возбуждение дуги/факела. Стабильное бесконтактное возбуждение дуги обеспечивает высоковольтный импульс напряжения. Напряжение переменного тока поступает через источник тока в блок розжига и преобразуется в высокочастотные импульсы. При этом мгновенно преодолевается разрыв между соплом и электродом резака, инициируя возбуждение вспомогательной дуги. Данное напряжение абсолютно безопасно для оператора. Блок поджига обеспечивает высокую эффективность работ портальным консолям с высоким уровнем безопасности для оператора. За счет максимального удаления блока поджига от основной электроники станка, минимизируется влияние на чувствительные электронные компоненты ЧПУ.
Подача воды в зону резки
Оборудование, оснащенное специальным насосом, расположенном в блоке поджига и подающим воду в зону резки, незаменимо в обработке нержавейки или алюминия. Эти станки могут обеспечить высочайшее качество линии среза - после среза не требуется дополнительная механическая обработка кромок детали. Технология основывается на специально созданной системе подачи воды под большим давлением через резак на обрабатываемую зону резки.
Технология Soft Switch и транзисторы IGBT
Высокочастотный поджиг дуги
Режимы 2Т и 4Т
Высокая производительность
Пиковая величина раскроя в TRITON CUT 300 HF W (TR300) достигает 300 Ампер, а максимальная производительность гарантируется при работе с металлическими изделиями толщиной до 40 мм. При этом за 1 минут раскроя резчик или ЧПУ сможет проходить более 1 метра обрабатываемого металла. В результате за 1 час работы производительность может достигать 60 метров раскраиваемого металла. Максимальная толщина раскраиваемого металла достигает 60 мм. ПВ при работе с устройством на максимальном токе 300 Ампер будет составлять 100%. Таким образом достигается продолжительная работа TRITON CUT 300 HF W (TR300) без отключений. Благодаря высокотемпературной плазменной дуги, которая подается из плазмотрона под большим давлением формируется красивый качественный раскрой металлов разной марки и толщины с правильными кромками, которые не требуют доработки. Благодаря этому не только сокращаются производственные расходы, но и повышается производительность.
Практичность и эргономика

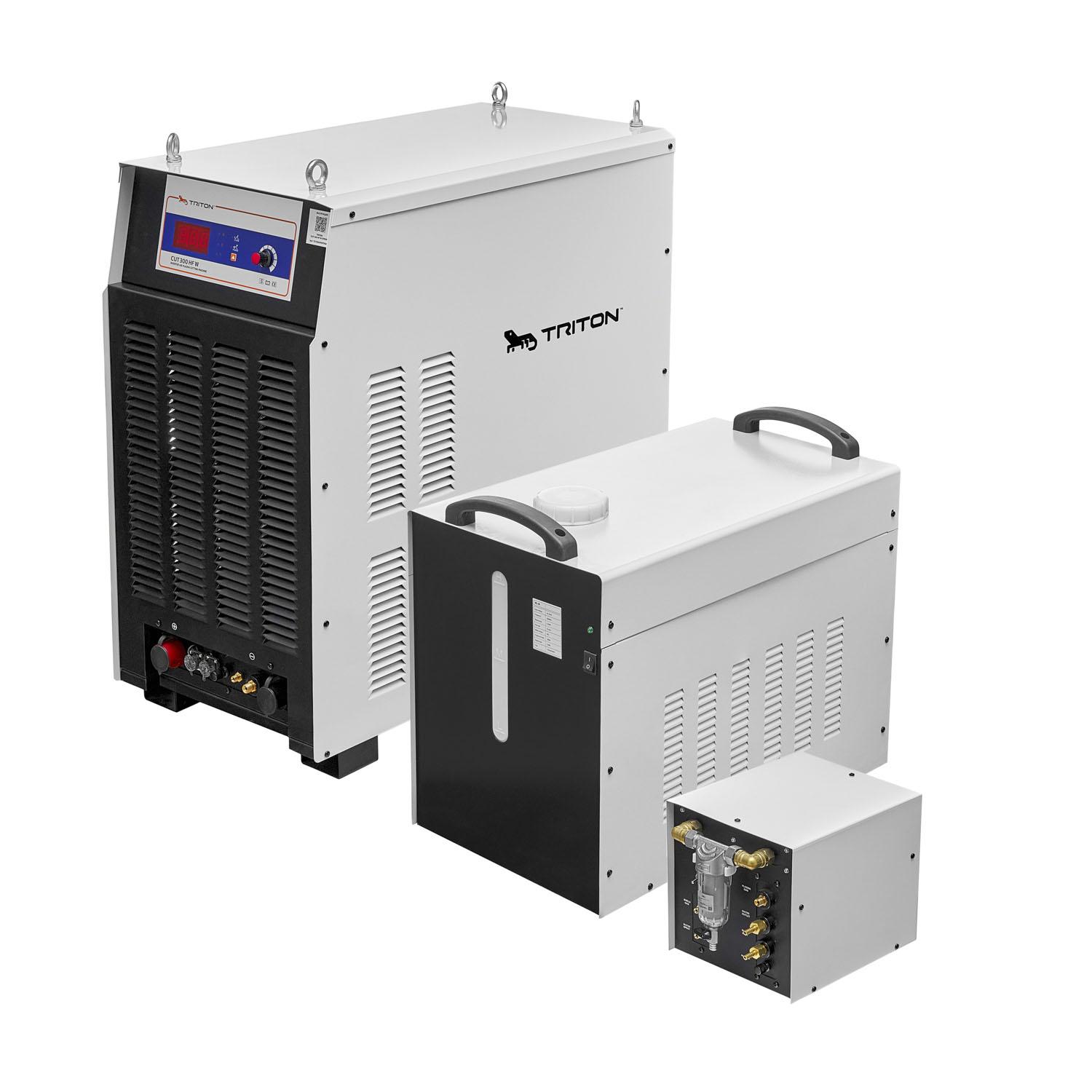

Комплектация:
- Инверторный аппарат воздушно-плазменной резки - 1 шт

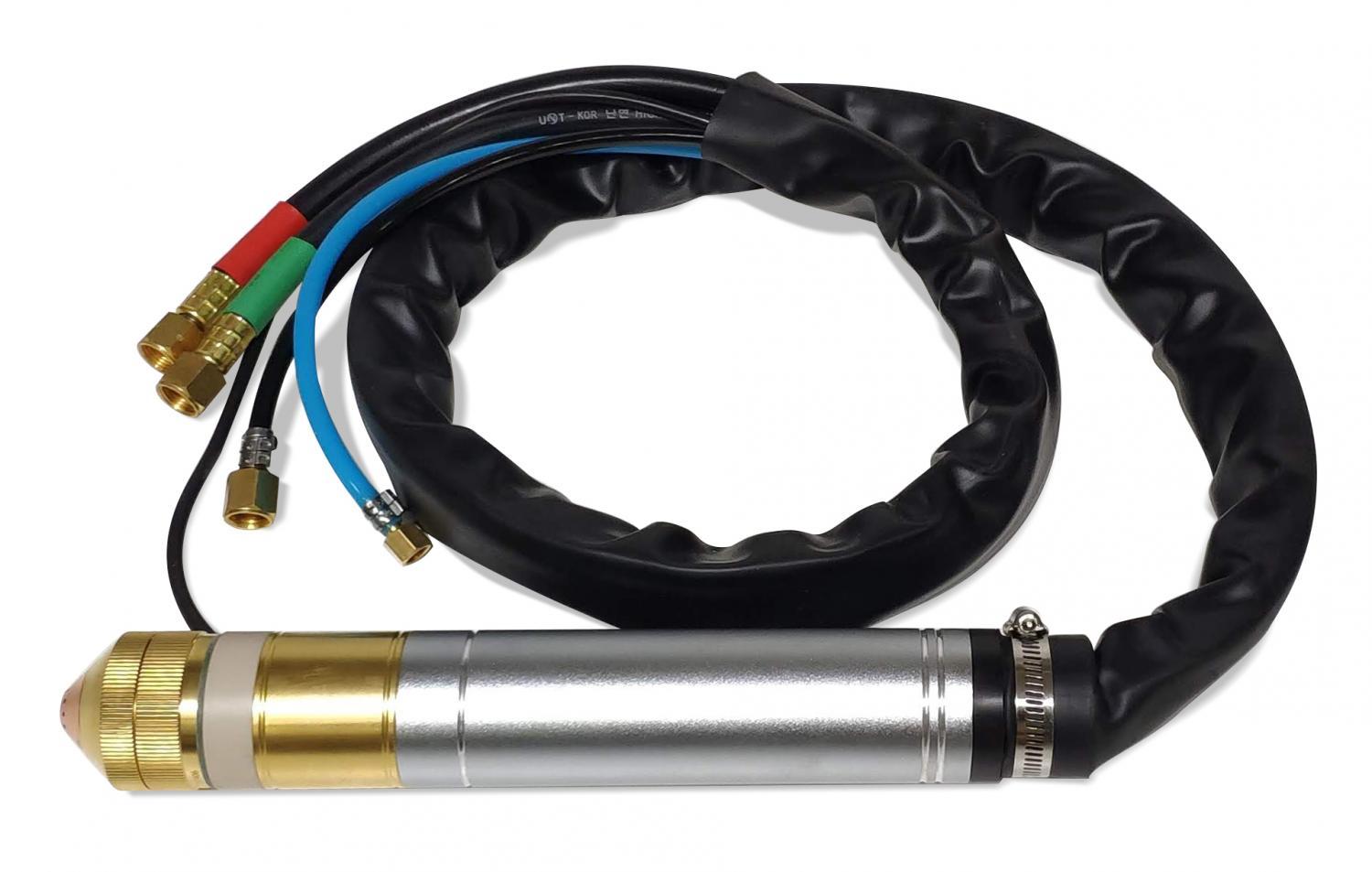

- Плазменный резак TR300 1,5 м - 1шт.

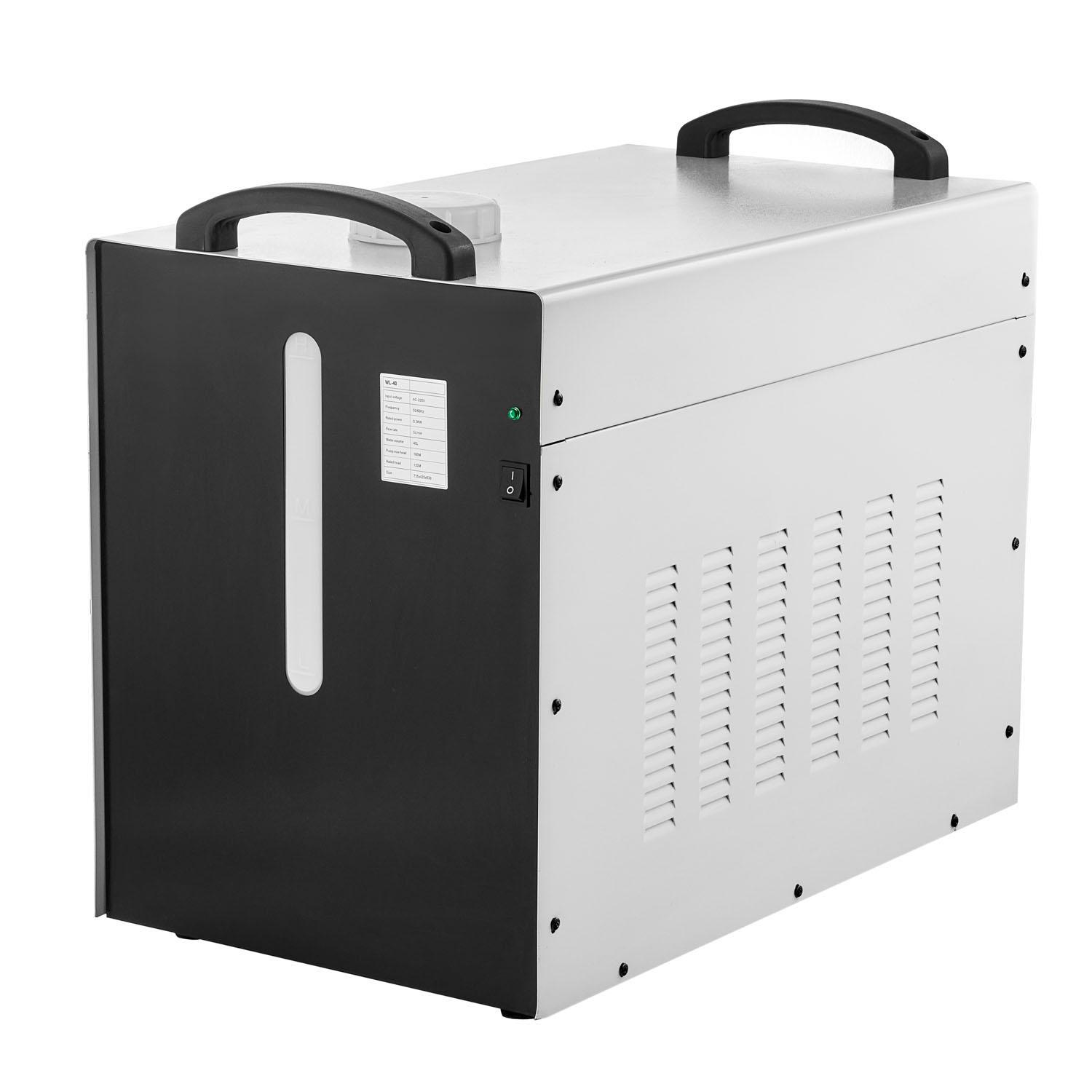

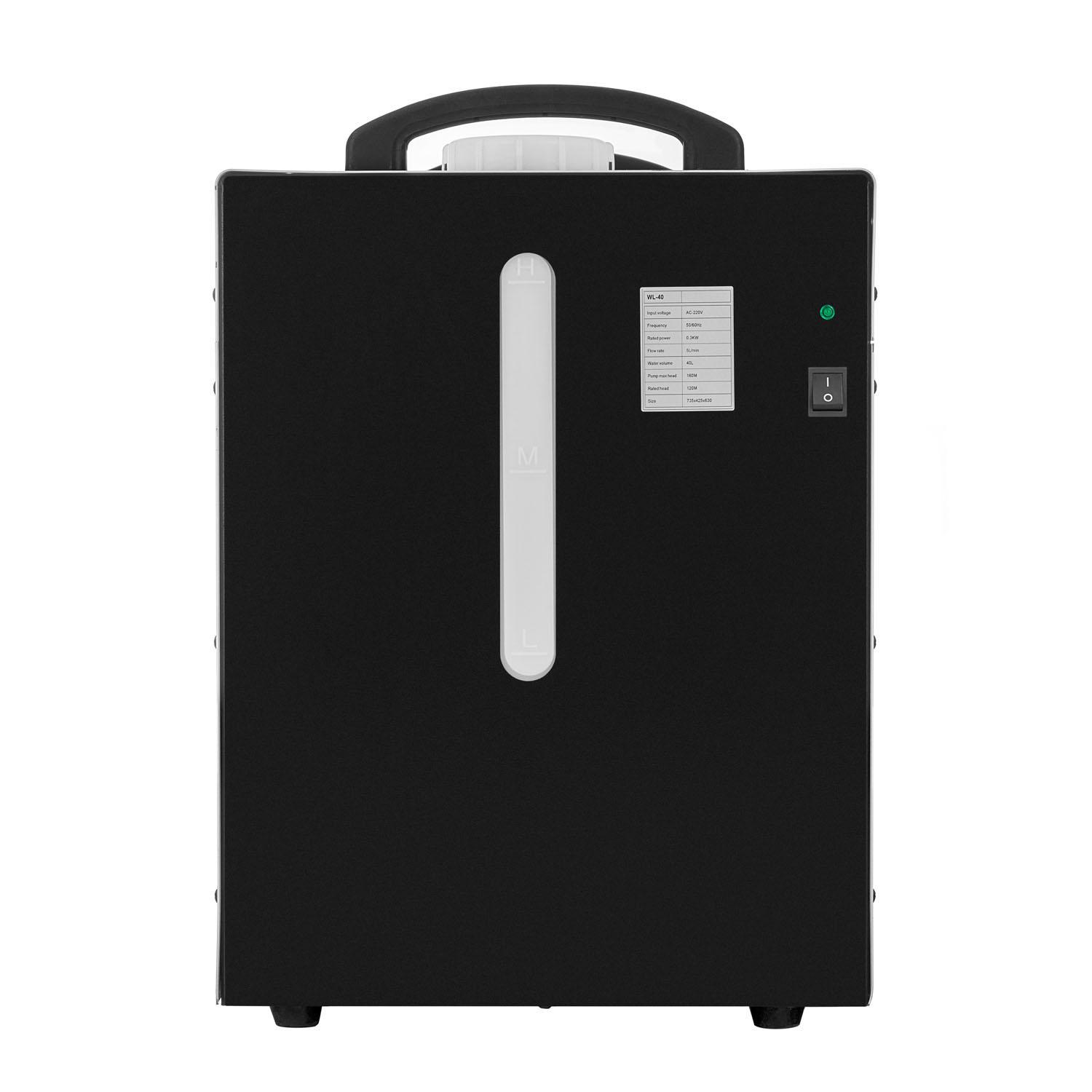

- Блок водяного охлаждения 40л – 1шт (поставляется незаправленным)
- Блок поджига - 1шт
- Соединительные шланги – 1 комплект 15м
- Клемма заземления в сборе – 1шт
- Комплект ЗИП – 1шт
- Фильтр-регулятор с манометром – 2шт
- Руководство по эксплуатации – 1шт
- Гарантийный талон – 1шт
Характеристики TRITON CUT 300 HF W (TR300)
- АртикулTCT300HFWTR300
- Входное напряжение380 B
- Напряжение Холостого Хода430 В
- Входная мощность75 кВа
- ПВ на максимальном токе100 %
- Ток резки20-300 А
- Максимальный ток резки при ПВ 100%300 А
- Качественный рез при скорости 1000мм/мин32 мм
- Толщина реза на пробой (углеродистая сталь)40 мм
- Рабочие пределы давления5.50 - 7 бар
- Габаритные размеры источника (Д*Ш*В)800x580x900 мм
- Вес источника151 кг
- Максимальная толщина реза с края80 мм
Основные преимущества аппарата

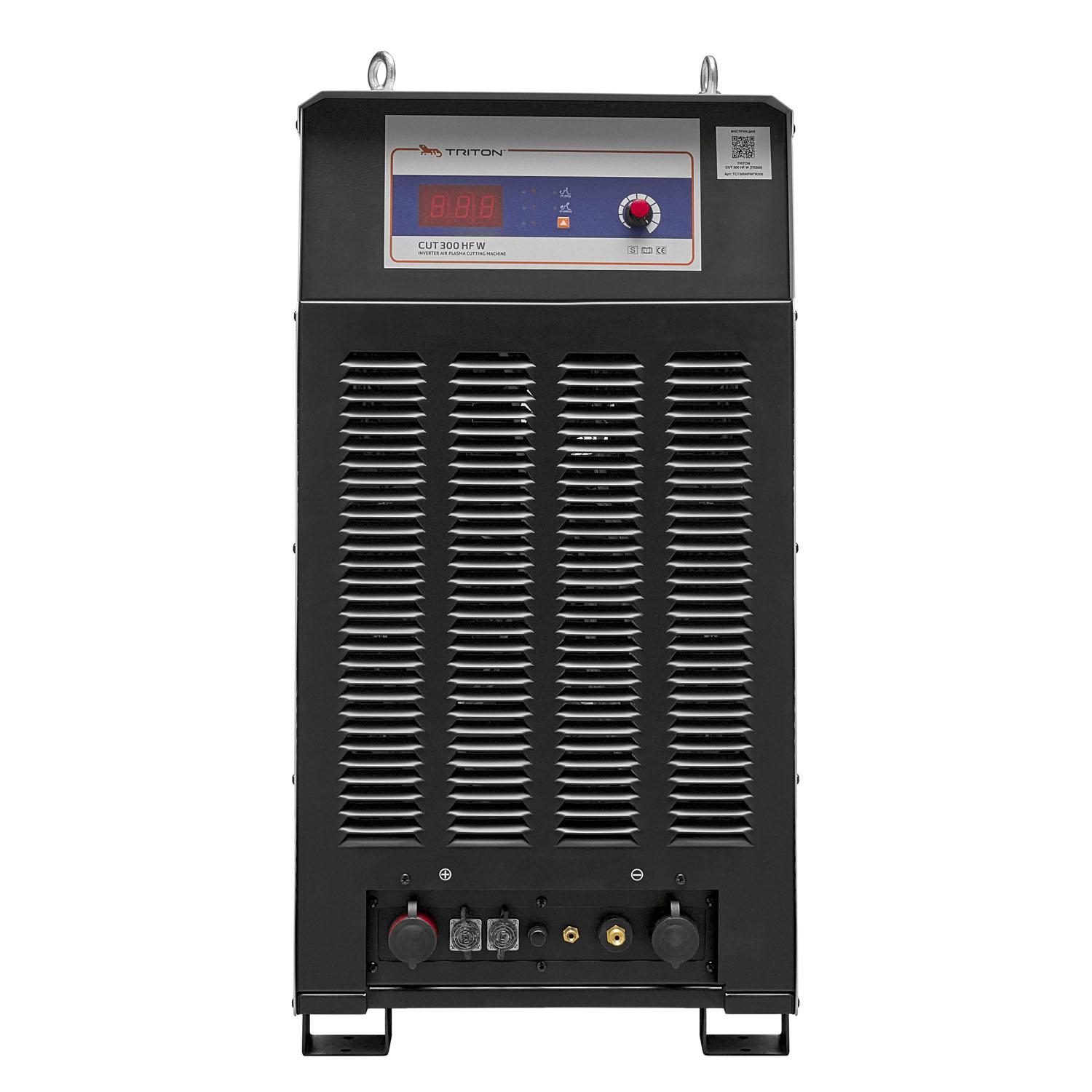

Лицевая панель аппарата
- 1 - Дисплей
- 2 - Регулировка величины тока плазменной резки
- 3 - Выбор режима 2Т/4Т
